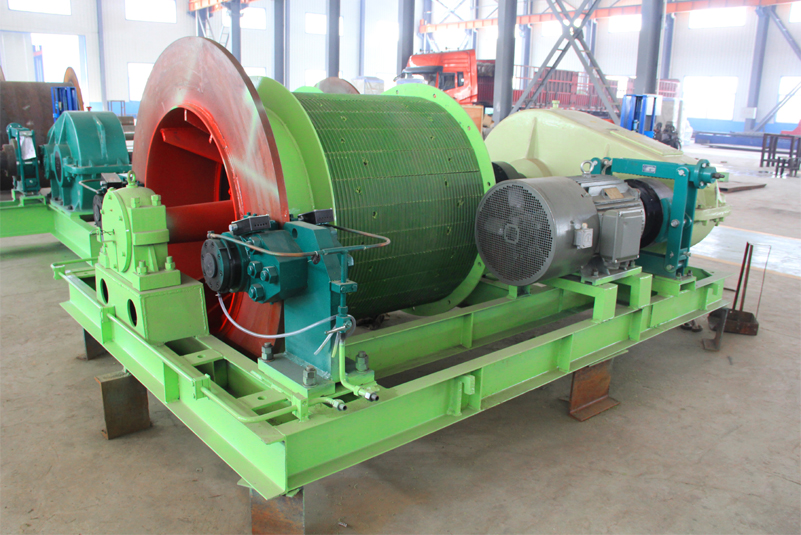

变频绞车是一种辅助牵引设备,可以用来调节车辆,在工业中的应用十分广泛。变频绞车的司机必须是经过专业训练的,对司机的要求较高,因为变频绞车的功能十分特殊。变频绞车在工业中,主要用于辅助运输工作,还能提升井中的煤炭等物料,是一款具有很多优点的绞车。
主要用于煤矿井下和其他矿山在倾角度小于30度的巷道中拖运矿车及其它辅助搬运工作,也可用于回采工作面和掘进工作面装载站上调度编组矿车。
主要卷筒及行星齿轮传动装置,刹车装置,底座,隔爆电动机等部件组成,绞车的减速机构采用了两组内齿轮传动副和一组行星齿轮系,两组内齿轮副装在卷筒体内,电动机的轴端装有电机齿轮直接伸入卷筒内,使绞车体积减小,结构紧凑,在绞车内部各转动处均采用滚动轴承。
新型变频绞车上安装有两个刹车装置,在电动机一侧的刹车用来制动卷筒,在大内齿轮上的刹车,具有离合器的作用,当此刹车被完全刹紧时,(行星)齿轮沿大内齿轮转动,带动卷筒工作,利用两刹车的交替工作,可使被牵引的负载调运或停止在任何所需的位子。
