鹤壁绞车作为河南矿业的主打设备，具有投资少和基建快的优点，该鹤壁绞车的构成由挡车架、导绳轮、提升钢丝绳、天轮、移动压轮提升鹤壁绞车、提升容器、阻车器，托滚机几部分组成。为了充分发挥鹤壁绞车的功能，我们现在来详细了解一下它的构造。

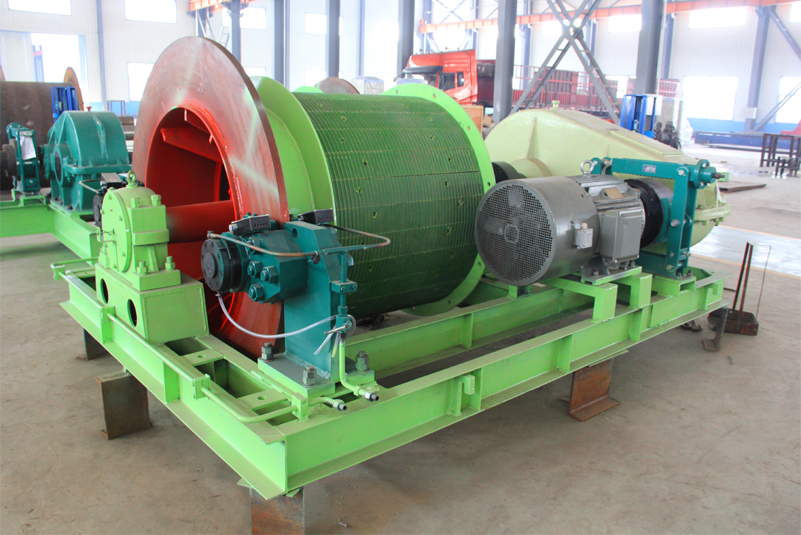

鹤壁绞车设备

鹤壁绞车提升设备系统主要包括鹤壁绞车、钢丝绳、托滚。

一、钢丝绳、地滚、立滚 为了减少弯曲对钢丝绳的影响，在井下，提升鹤壁绞车卷筒和绳轮直径不能小于钢丝绳直径的60倍。而与钢丝中大的钢丝直径之比不得小于900。  为了避免钢丝绳与轨道、巷道底板摩擦，应在轨枕上安装地滚。 在弯道上，为了避免钢丝绳与支架和巷道摩擦，应轨道旁安装立滚。

二、鹤壁绞车 有单卷筒和双卷筒两种，中小型金属非金属矿山以单卷筒提升鹤壁绞车居多。

用鹤壁绞车（单绳）串车提升，通常在斜井（下山或上山）与中段平巷连接处，设臵甩车道或水平车场。

一、平车场：位于斜巷的端部

二、甩车道 ：是位于斜井侧面，连接斜井与水平巷道的一段弯曲倾斜巷道

在斜井提升时为了防止跑车，在斜井上部和下部车场必须设阻车器，挡车栏及在井筒内设臵不大于20m间距的躲避硐室。
