JTPB-1.2×1.0/1.2（P）防爆矿用提升绞车

相关介绍

适用范围：本系列矿用提升绞车专为矿山重载物料提升工况设计，广泛应用于金矿、铜矿及其他金属与非金属矿山。设备可部署于地面工业广场、井下倾斜巷道及中小型垂直竖井等场景，实现矿石、设备及人员的高效、可靠、连续化提升与下放。

结构特点与工作原理

JTP提升机通过深度融合坚固的机械设计、精准的变频驱动与智能的控制逻辑，不仅满足了矿山提升作业对高强度、高效率的基本要求，更以前瞻性的安全设计理念与智能化水平，重新定义了矿山提升设备的价值标准，是助力矿山实现安全、高效、智能化生产的理想选择。

高强度主轴装置：45号钢整体锻造主轴，高刚性耐疲劳、全焊接卷筒带加强筋，变形小运行稳、模块化轴承座制动盘，安装维护便捷、精密传动系统、YVF变频电机：宽调速范围，低速大扭矩、双级减速机：硬齿面斜齿轮，传动平稳耐用、双重联轴器：缓冲冲击+补偿偏差。

智能控制系统：PLC+变频器：全自动智能控制、液压盘式制动：双制动冗余，响应精准、高度集成设计：集中监控维护方便

工作原理：智能传动：指令→PLC→变频电机→减速机→卷筒→精准提升。

闭环控制：速度闭环：S型曲线平滑运行、位置闭环：编码器精准定位停车。

多重保护：实时监测速度、行程、温度等、软硬件双重安全防护、故障自诊断预警。

核心优势：可靠耐用：适应各种矿山工况，模块化设计维护便捷、智能平稳：变频闭环控制，启停平稳定位精准。

本质安全：多层次主动防护系统

一机多用：支持矿石、设备、人员高效提升。

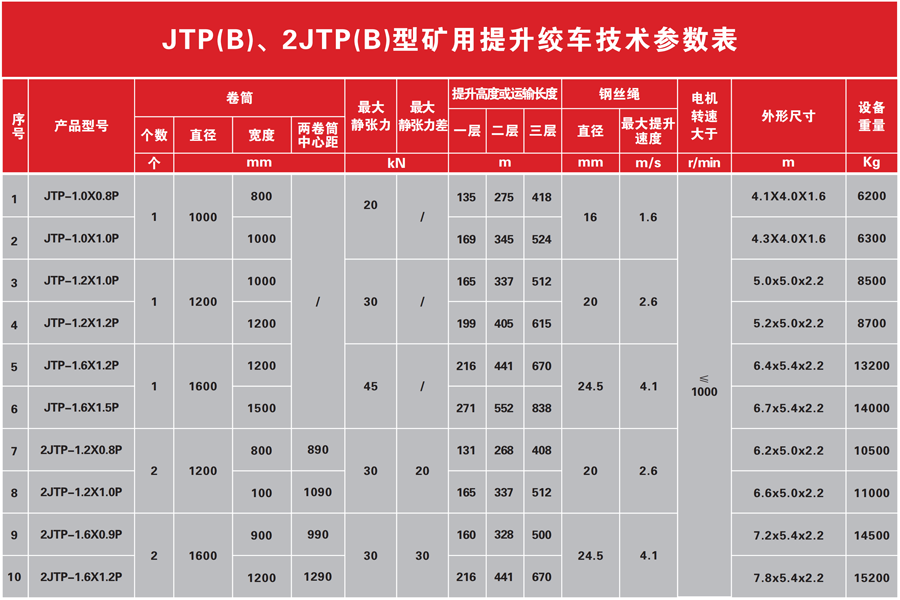

注1:最大提升高度或斜长是按照钢丝绳最大直径计算的参考值。
注2:最大提升速度是按一层缠绕计算时的提升速度。
注3:本表中产品规格为优先选用的规格。

一、钢丝绳*全系数低值符合下列规定：

1、专为升降人员时9倍；2、升降人员和物料（升降人员时9倍，混合提升时9倍，升降物料时7.5倍）；3、专为升降物料6.5倍。

二、井上矿井提升机的滚筒直径与钢丝绳直径之比值不应小于80倍；井下矿井提升机的滚筒直径与钢丝绳直径之比值不应小于60倍。

三、卷筒上的钢丝绳缠绕层数应符合下列规定：

1、立井中升降人员或升降人员和物料的，1层；专为升降物料的，2层；

2、倾斜井巷中升降人员和物料的，2层；专为升降物料的，3层；3、建井期间升降人员和物料的，2层。
