结构特点与工作原理

1. 动力与定位：采用气动马达驱动液压泵作为动力源，通过多路阀集中控制各执行油缸，实现钻架的机械化定位与固定。关键定位油缸配备液压锁，结合高刚性动臂与平行移动机构，旨在提升作业时的定位精度与稳定性。

2. 推进与适应：采用油缸-钢丝绳推进结构，推进力可根据工况需要进行调节，以适配不同岩层的钻孔需求。该结构设计有助于实现稳定的拔钎动作并提供充足的推进动力。

3. 设计与维护：通过优化设计精简气动马达的使用数量，有助于降低整机运行噪音。关键部件采用标准化设计，便于维护时的检查与更换。

产品概述

本竖井钻机专为大直径、多岩层条件下的竖井钻凿作业设计。其采用以压缩空气为动力、液压传动的全机械化方案，完成钻架的定位、固定与推进作业，操作直接、控制集中。

主要特点

• 长行程与高精度设计：配备长行程推进机构与平行移动机构，旨在提升炮孔定位精度与单次钻进效率，减少辅助作业时间。在特定工况与对比条件下，可有助于工作效率的提升。

• 自适应推进：推进力可调的设计，使设备能更好地适应不同硬度岩层的钻进要求，兼顾拔钎过程稳定与推进动力输出。

• 可靠结构与易维护性：关键部件的液压锁与高刚性设计，致力于提高设备在长期重载作业下的定位保持能力与结构耐久性。优化的气动布局与部件标准化设计，旨在降低运行噪音并简化维护流程。

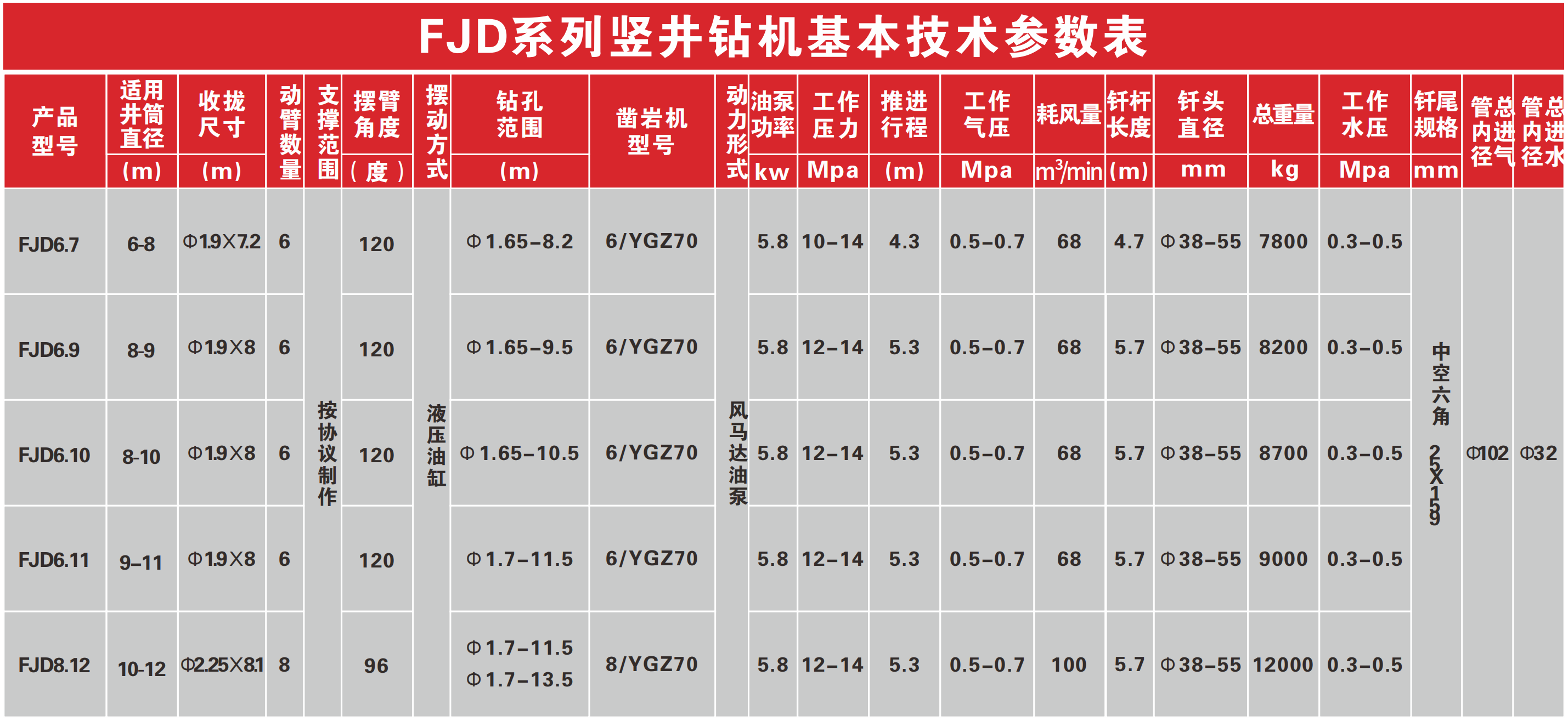

• 广泛的井径适应性：设备具备较宽的井径适配能力，可满足多种规格竖井建设的施工需求，具体适用范围请参考技术参数表。
